功能描述
● 遙控控製開啟和關閉
● 反饋開啟關閉信號（無源信號）
● 有效距離10m內
● 可配任意執行器
● 操作方便，無線連接
● 電壓DC 24V，AC220V

AC220V接線圖

1-2通電，機構主軸0°  轉向90°  4-5通 1-3通電，機構主軸90°  轉向0°  4-5通 電動2型/電動4型  線路圖

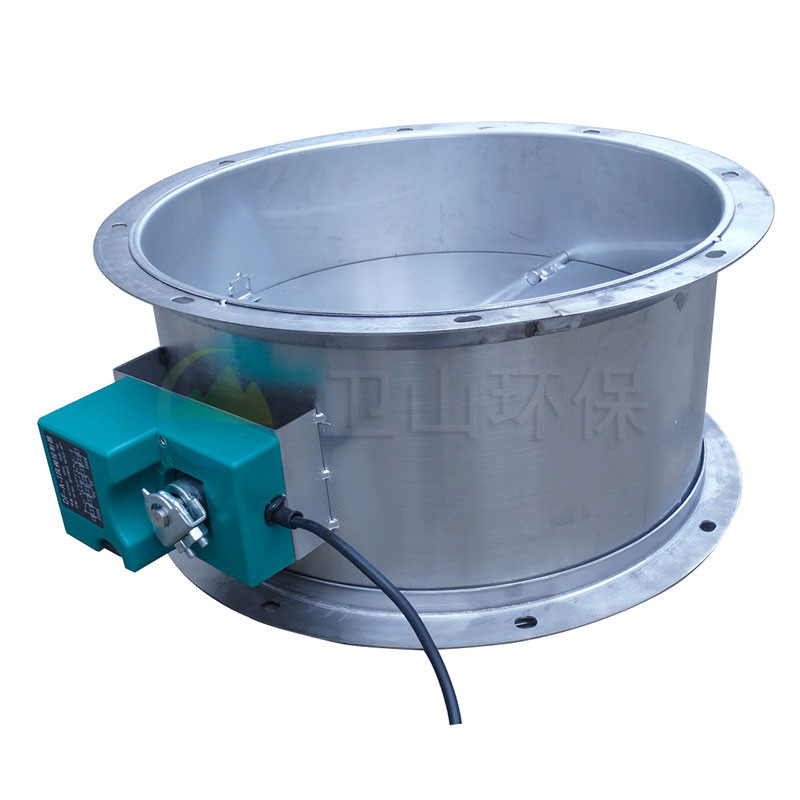

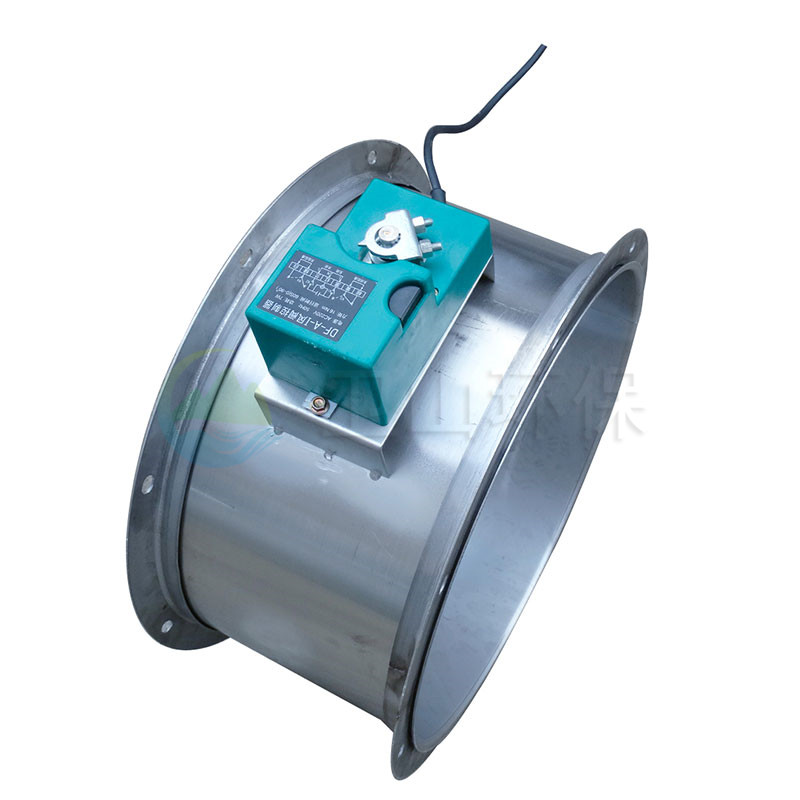

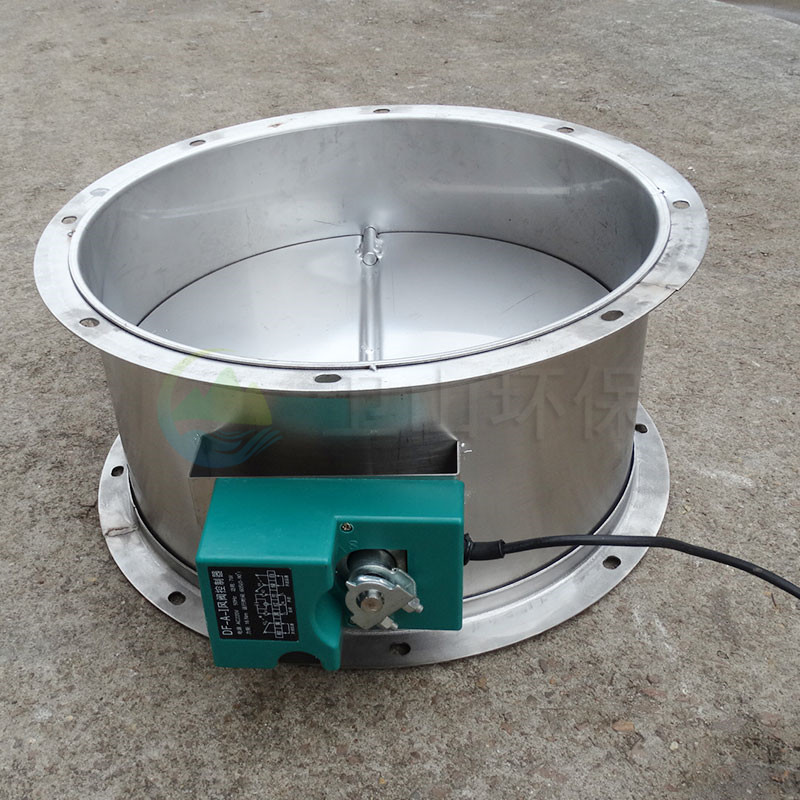

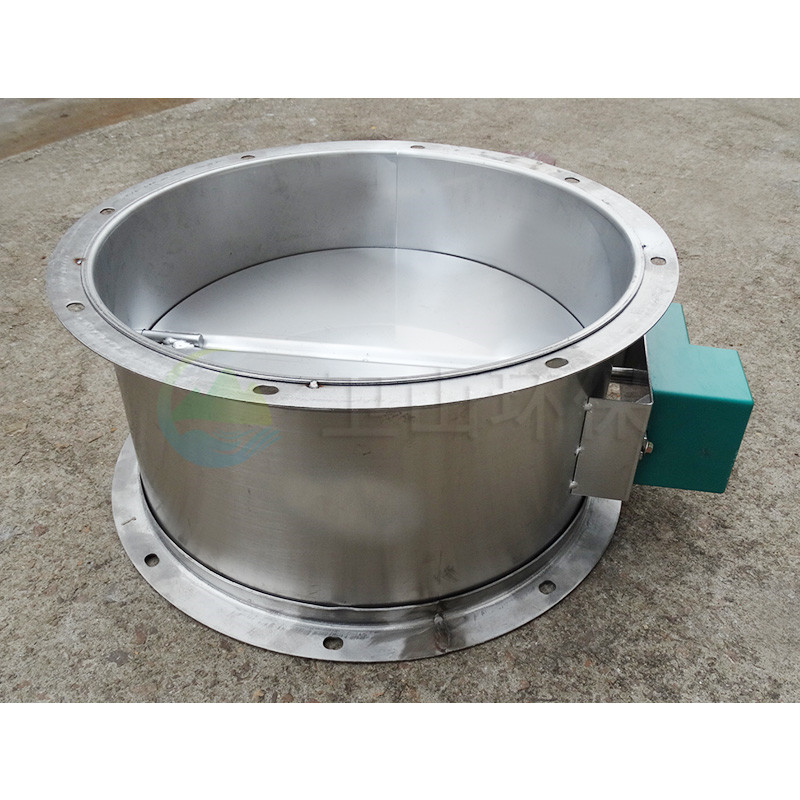

遙控電動風閥 1：學習按鈕 2：電壓 3：電源 4：反轉 5：中心線 6：正轉

開啟0-90°  停止  關閉90°-0° 接線說明： ⑤ 中心線對應風閥執行器公用線 ⑥正傳對應風閥執行器開啟線（逆時針） ④反轉對應風閥執行器（順時針）

AC220V接線說明
1、①②通電，閥門開啟0°-90° 此時④⑤通，反饋開啟信號
2、①③通電，閥門開啟90°-0° 此時⑤⑥通，反饋關閉信號
