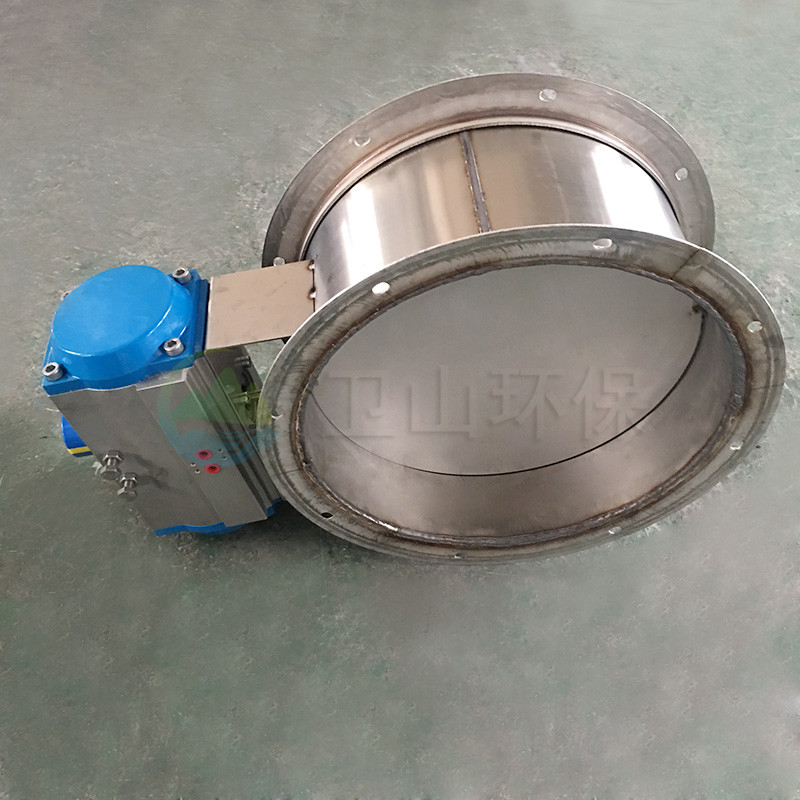

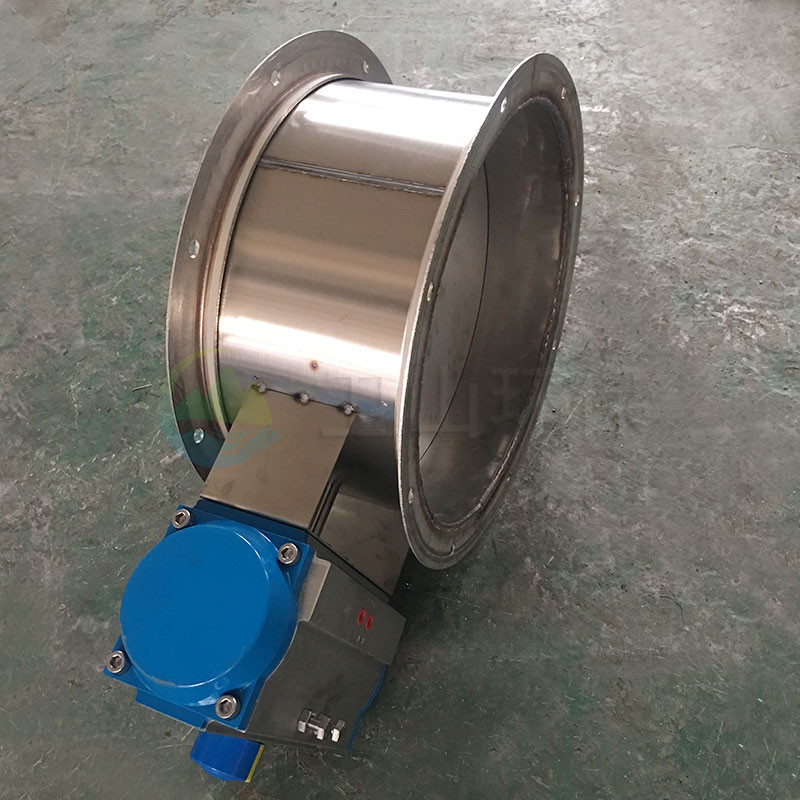

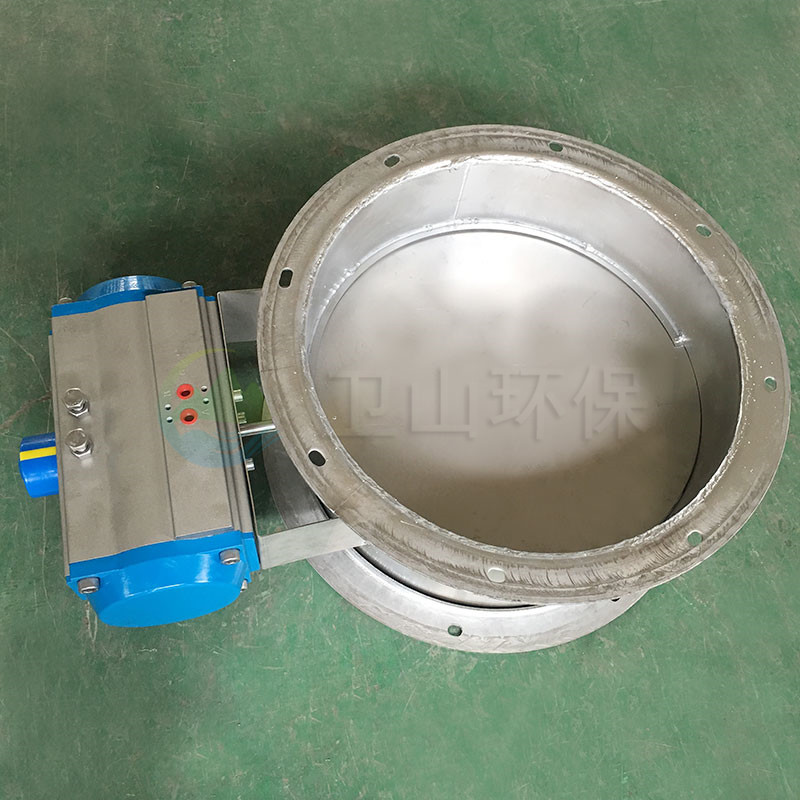

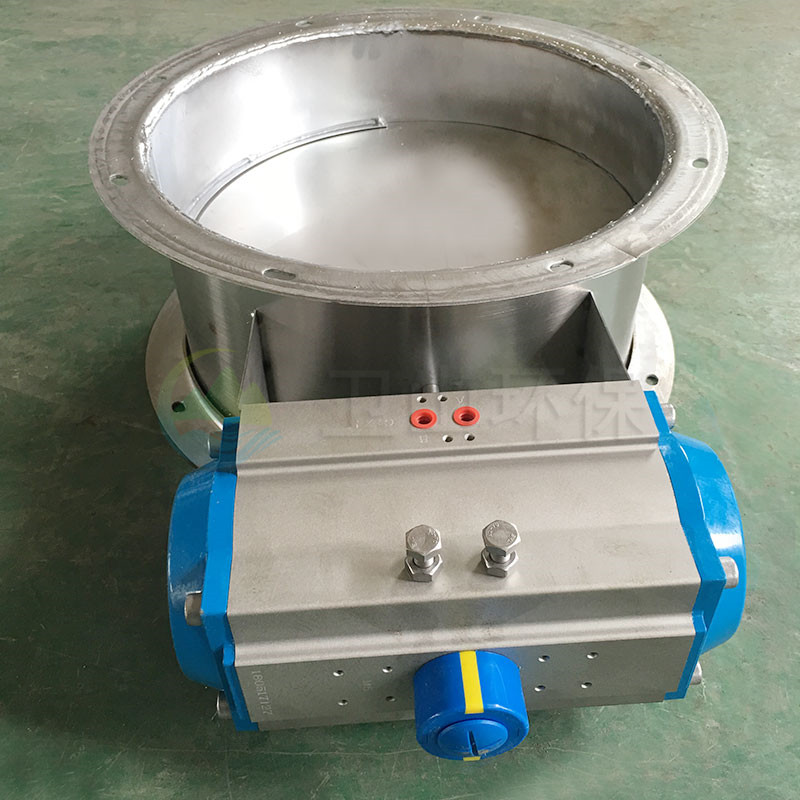

功能描述
● 采用電磁閥控製氣缸開啟或者關閉.
● 采用抽拉雙氣缸結構



功能描述
● 電磁閥控製開啟和關閉
● 氣動開關控製開啟和關閉
● 抽樣式雙氣缸結構
● 插板式結構

功能描述
● 進氣閥門開啟進氣閥門關閉
● 單作用通氣閥門開啟，斷氣閥門關閉
● 顯示閥位開和關
● ⑤⑥反饋開信號 ②③反饋關信號
● 采用2位3通電磁閥
● NL通電閥門開啟 斷電閥門關閉

閥片漏風量檢驗曲線

閥片兩側靜壓差△P（pa）		500	800	1000	1200	1500	1800	2000
單位麵積閥片漏風量 Q【M³（H.M²）】	標準允許值	≤625.0	≤820.8	≤934.2	≤1038.4	≤1181.9	≤1313.7	≤1396.5
	檢驗值	203.5	243.8	263.6	290.8	324.9	353.6	389.0
	檢驗結論	合格（普通型）
閥片開啟角α° 項目		90		75		60		45
阻力係數ξ		0.64		1.05		3.80		10.70
風量調節比μ（%）		100.0		78.1		41.1		24.5

氣動插板閥外形尺寸參數表

規格	外板厚	插板厚	A	B	C	D
φ100	1.5	1.5	230	230	170
φ150	1.5	1.5	290	330	170
φ200	1.5	1.5	340	380	170
φ250	1.5	1.5	390	430	170
φ300	2.0	2.0	440	480	170
φ400	2.0	2.0	540	590	170
φ500	2.0	3.0	640	690	170
φ600	3.0	3.0	740	790	170
